2-DIN Kit BMW 3er(E46) 07/1998-02/2007 LFB/Antenne

Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung BMW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support@acvgmbh.de

Hinweis:

Fahrzeuge mit/ohne Lenkradfernbedienung

I Bus

Anschluss: 40 Pin Quadlock BMW Stecker
Anschluss: 17 Pin Rund BMW Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(f) > DIN(m)
Anschluss: OEM Antenne ISO(m) > DIN(m)

Fahrzeuge mit Business OEM HU
Fahrzeuge mit Professional OEM Navigation*
Fahrzeuge mit Silver Box Tuner im Kofferraum*

Fahrzeuge ohne OEM Soundsystem**

Fahrzeuge mit durchgehenden Schalterleiste ohne Unterteilung

2-DIN Gerätemontage ohne Blechkorb ohne Gerätezierrahmen
2-DIN Gerätemontage mit Anpassung des Wärmetauschers
2-DIN L-Body oben Gerätemontage ohne Anpassung des Wärmetauschers

Anpassungsarbeiten im Radioeinbauschacht mit Werkstattmitteln notwendig
Einbauschablone im Lieferumfang enthalten

Fahrzeuge mit OEM Navigation > Schaltereinsatz nicht benötigt

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Farbe: schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

Lenkradfernbedienung
17 Pin BMW Stecker:
*Kabelverlängerung BMW 17 Pin(f)>17 Pin(m)/Antenne 6,5m lose > Artikel: 1020-21-6500-0
**Fahrzeuge mit Soundsystem (nicht DSP/Harman Kardon) Aktivsystemadapter BMW/Land Rover/Rover 17 Pin > Artikel: 13-1020-50

40 Pin BMW Stecker:
*Kabelverlängerung BMW Quadlock(m/f)/Antenne 6,5m lose > 1024-25-6500-0
**Fahrzeuge mit Soundsystem (nicht DSP/Harman Kardon) LFB BMW 3er/5er/7er/X3/X5/Z4/  Mini Quadlock/Amp > Artikel: 42xbm007 in Vorbereitung

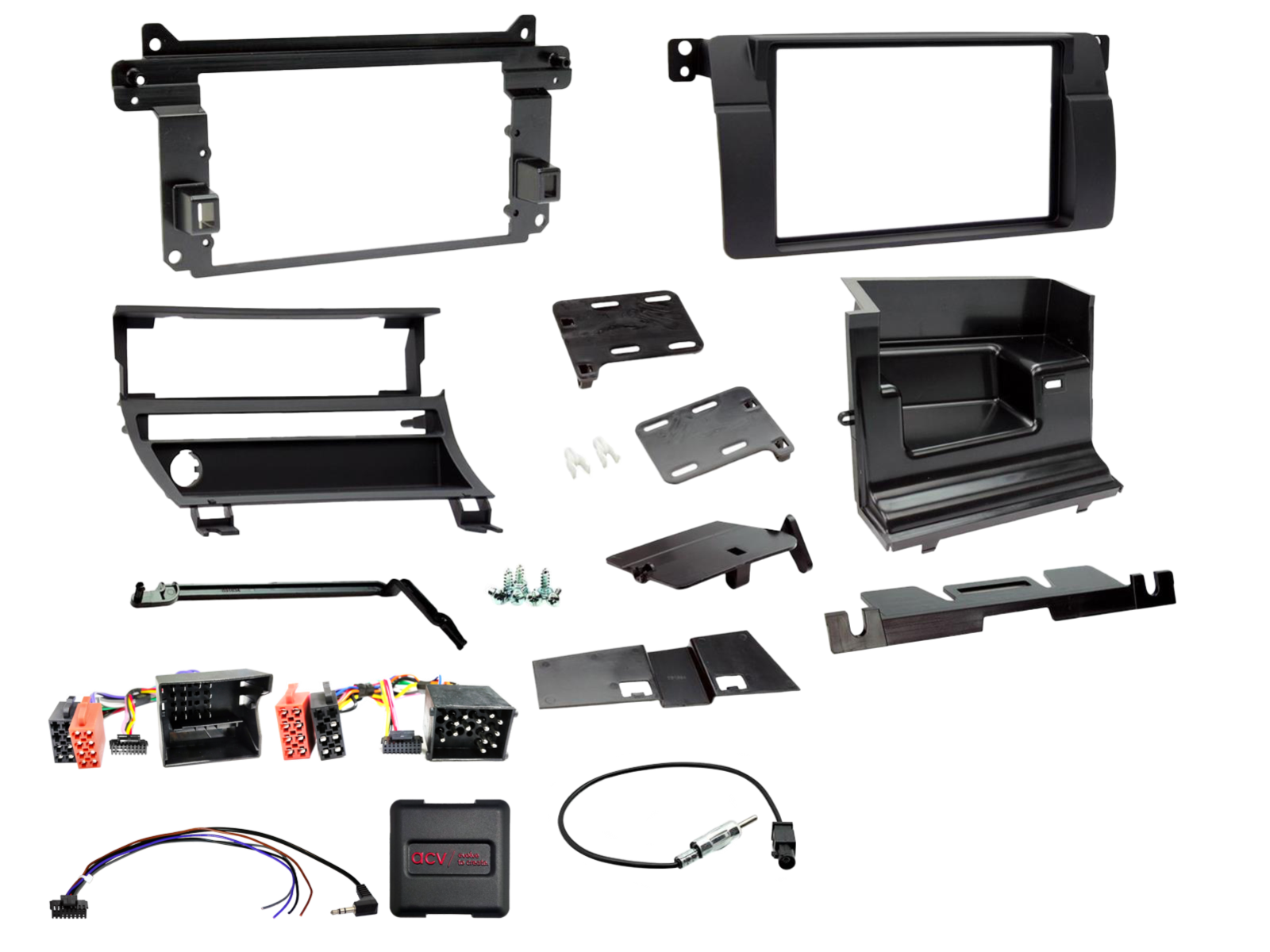

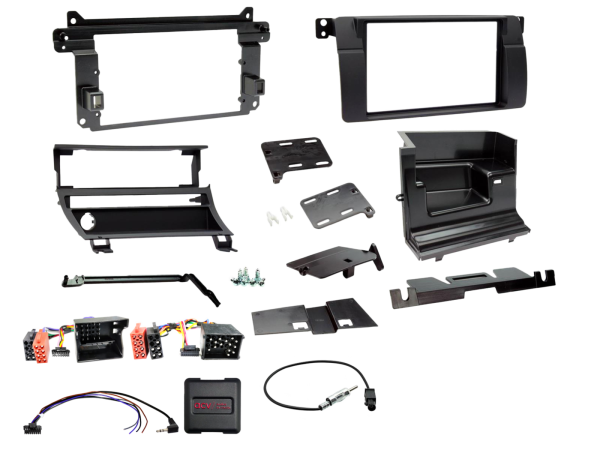

Lieferumfang:

2-DIN Radioblende BMW 3er(E46) Montage mittig > Artikel: 381023-16
LFB BMW/Mini Fahrzeuge 17Pin/Quadlock IBus Multilead lose > Artikel: 42yxbm00c
Antennenadapter Fakra(m)>DIN(m) passiv: Artikel: 1524-01
Antennenadapter ISO(f)>DIN(m): 1500-00

Allgemeine Installationshinweise:

Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
